Jak łączyć tradycyjne techniki rzeźbiarskie z drukiem 3D przy tworzeniu prototypów

Dlaczego łączyć tradycyjne techniki rzeźbiarskie z drukiem 3D

Główne powody: czas, precyzja i skalowanie formy

Tradycyjne techniki rzeźbiarskie dają kontrolę nad formą, fakturą i charakterem obiektu, ale są czasochłonne i trudne do powtórzenia w wielu identycznych egzemplarzach. Druk 3D działa odwrotnie: jest szybki w powielaniu, przewidywalny, lecz z natury powtarzalny i „chłodny”. Hybrydowe prototypowanie rzeźbiarskie wykorzystuje mocne strony obu podejść, o ile od początku zdefiniowane są cele i kryteria jakości.

Najczęstsze powody łączenia dłuta i druku 3D to:

• Oszczędność czasu przy powtórzeniach – raz przygotowany model cyfrowy można skalować, modyfikować i drukować w wielu wersjach bez ponownego rzeźbienia całości.
• Precyzja detalu i symetria – elementy techniczne, gniazda montażowe, idealne obroty brył (np. profile, tuleje, moduły) szybciej powstają cyfrowo i są precyzyjnie powtarzalne.
• Skalowanie modeli rzeźbiarskich – zmiana skali bez utraty proporcji, także w kilku wariantach, bez konieczności ponownego modelowania od zera.
• Łatwiejsze testowanie wersji – seria drobnych iteracji formy (np. inny kąt głowy, zmiana proporcji rąk) pochłania dużo gliny i czasu; cyfrowo wykonuje się te zmiany znacznie szybciej.
• Bezpieczne przechowywanie i archiwizacja – raz zeskanowany model tradycyjny można odtworzyć po latach w druku 3D, nawet gdy oryginał ulegnie zniszczeniu.

Jeśli główny problem dotyczy powtarzalności, seryjności czy potrzeby szybkich wariantów formy, połączenie tradycyjnych technik rzeźbiarskich z drukiem 3D staje się raczej standardem niż ekstrawagancją. Jeżeli natomiast celem ma być zastąpienie całego procesu rzeźbiarskiego drukarką, sygnał ostrzegawczy pojawia się już na etapie planowania – powstaje ryzyko suchych, pozbawionych charakteru prototypów.

Różne filozofie pracy: szukanie formy ręką vs. cyfrowa odwracalność

Rzeźba tradycyjna opiera się na procesie „szukania formy”: materiał reaguje fizycznie, narzędzie zostawia ślad, ręka uczy się kształtu. To podejście jest nielinearne, w dużej mierze intuicyjne i nie w pełni odwracalne; gdy odetnie się fragment drewna czy kamienia, nie da się go przykleić w naturalny sposób. Z kolei w pracy cyfrowej i druku 3D całe podejście jest odwracalne: cofnięcie kilku kroków, zapisanie kolejnych wersji, tworzenie wariantów równoległych jest normą.

To napięcie można produktywnie wykorzystać:

• Ręczne modelowanie na etapie poszukiwania charakteru, szukanie gestu, relacji brył, faktur.
• Cyfrowa obróbka na etapie stabilizacji geometrii, korekty symetrii, przygotowania podziałów technologicznych, gniazd łączeniowych.
• Powrót do pracy ręcznej na wydruku 3D jako ostatni etap doszlifowania detalu, nadania powierzchni „śladu ręki” i indywidualnej tekstury.

Jeśli proces jest zbudowany tak, że ręczne modelowanie służy do zdefiniowania charakteru i rytmu formy, a narzędzia cyfrowe odpowiadają za inżynierię i powtarzalność, obie filozofie pracy wzajemnie się uzupełniają. Jeśli natomiast tradycyjny etap jest traktowany jako zbędny dodatek „na alibi”, całość zaczyna przypominać projekt CAD z doczepioną warstwą pseudo-faktury.

Kiedy hybrydowe prototypowanie rzeźbiarskie ma realny sens

Nie każda rzeźba wymaga druku 3D i nie każdy projekt uzasadnia dodatkowy etap digitalizacji. Warto zdefiniować kategorie zleceń, przy których połączenie dłuta i druku 3D przynosi wymierne korzyści zamiast komplikacji.

Typowe sytuacje, w których hybryda tradycja + 3D jest praktycznie obowiązkowa:

• Prototypy dla odlewów – szczególnie przy planowanej małoseryjnej produkcji w żywicach, gipsie, ceramice lub metalu. Druk 3D pozwala przygotować powtarzalny master lub zestaw modułów do form silikonowych.
• Małoseryjna produkcja elementów powtarzalnych – płaskorzeźby, medale, elementy dekoracyjne, które muszą być identyczne lub mieć kilka skalowanych wariantów.
• Elementy wymienne i montowalne – części rzeźby, które mają być demontowane (głowy, dłonie, akcesoria), lub muszą pasować do istniejącej infrastruktury (gniazda, uchwyty, trzonki).
• Prace wymagające testów ergonomii – prototypy chwytów, rączek, paneli dotykowych, gdzie istotne jest przymiarkowe „czucie” w dłoni, ale także seria iteracji formy.
• Rzeźby w wielu skalach – np. figura do ekspozycji muzealnej i równolegle wersja biurkowa dla sklepu z pamiątkami.

Jeśli projekt wymaga skalowania, seryjności lub precyzyjnego dopasowania do innych elementów, hybrydowe prototypowanie rzeźbiarskie staje się minimum racjonalności. Jeśli rzeźba jest jednorazową, unikatową realizacją bez planów powielań czy odlewów, rozbudowany etap cyfrowy często będzie przerostem formy nad treścią.

Przykład z praktyki: trzy skale tej samej rzeźby

Wyobraźmy sobie klasyczny model w glinie: figura stojącej postaci o wysokości około 40 cm. Zleceniodawca oczekuje trzech wersji: małej (ok. 20 cm), średniej (oryginalna 40 cm) i dużej (ok. 120 cm). Opcje są dwie:

• Całkowicie ręczne powtórzenie – rzeźbiarz tworzy trzy osobne modele, każdy w innej skali. To oznacza trzykrotny czas modelowania, duże ryzyko różnic w charakterze i detalu, a także problemy z zachowaniem proporcji.
• Hybrydowy workflow – rzeźbiarz dopracowuje jeden model w glinie (40 cm), następnie wykonuje skanowanie 3D modeli rzeźbiarskich, skaluje cyfrowo do 20 i 120 cm, wprowadza drobne korekty (np. pogrubienie detali w najmniejszej wersji), drukuje wersje testowe i dopiero je koryguje ręcznie.

W pierwszym scenariuszu głównym ograniczeniem są czas i powtarzalność; w drugim kluczowe jest dopracowane przejście między analogiem a cyfrą. Jeśli projekt zakłada takie multiplikacje, niewdrożenie druku 3D w pracowni rzeźbiarza jest czytelnym sygnałem ostrzegawczym, że będzie się tracić roboczogodziny na czynności powtarzalne, zamiast na rozwijanie formy.

Druk 3D jako narzędzie, nie magiczny skrót

Najczęstsza iluzja związana z drukiem 3D polega na przekonaniu, że wystarczy „wrzucić model do drukarki”, a reszta zrobi się sama. W praktyce każdy błąd popełniony na etapie modelu glinianego, skanowania czy przygotowania siatki wraca w postaci problemów podczas wydruku lub późniejszej obróbki ręcznej.

Sygnały ostrzegawcze, że druk 3D jest używany w niewłaściwy sposób:

• Brak jasno określonego celu wydruku (test proporcji, master do odlewu, makieta prezentacyjna), a więc także brak kryteriów jakości.
• Próby „ratowania” słabego modelu glinianego przez cyfrową korektę, zamiast doprowadzenia go do ładu przed skanem.
• Ignorowanie ograniczeń technologii druku (np. zbyt cienkie ściany, absurdalne podcięcia, duże przewieszenia) z myślą, że „jakoś się wydrukuje”.
• Podejście: „wydrukujemy, a potem się zobaczy”, bez planu obróbki końcowej i montażu.

Jeśli drukarka 3D jest traktowana jako narzędzie w przejrzystym procesie, z jasno określonymi punktami kontrolnymi, przestaje być źródłem losowości. Jeżeli ma zastąpić myślenie o formie, ergonomii i technologii wykonania, ryzyko jałowych projektów rośnie z każdym kolejnym „przypadkowym” wydrukiem.

Podstawy tradycyjnych technik rzeźbiarskich w kontekście prototypów

Charakterystyka materiałów: glina, plastelina, gips, styrodur, drewno

Dobór materiału do pierwotnego modelu tradycyjnego ma bezpośrednie konsekwencje dla późniejszego skanowania i obróbki cyfrowej. Każdy materiał zachowuje się inaczej pod światłem, dotykiem skanera i podczas demontażu armatury.

Glina daje dużą swobodę szukania formy, lecz jest wrażliwa na wysychanie, spękania i odkształcenia. Dla skanera istotny jest stopień wyschnięcia: zbyt mokra powierzchnia daje refleksy, zbyt sucha – może się kruszyć i sypać. Glina wymaga stabilnej armatury, szczególnie przy wysmukłych formach, co wpływa na sposób późniejszego rozcinania modelu i przygotowania do skanu.

Plastelina / woski rzeźbiarskie są stabilniejsze wymiarowo, nie wysychają i dobrze znoszą dłuższy proces korekt. Dają równocześnie bardziej „tępe” krawędzie, jeśli temperatura jest zbyt wysoka. Skaner 3D zwykle dobrze „czyta” takie powierzchnie, choć przy dużych połyskach może być konieczne zastosowanie matującego sprayu.

Gips wykorzystywany jest często jako etap pośredni: odlew z formy z gliny, który później jest rzeźbiony i korygowany dłutem. Dla skanu kluczowa jest twardość i brak pylących powierzchni. Zbyt świeży gips jest miękki i ściera się pod dotykiem, co może powodować mikro-ubytki między kolejnymi przejściami skanera.

Styrodur / pianki są lekkie i łatwe do kształtowania narzędziami mechanicznymi, ale łatwo ulegają uszkodzeniom mechanicznym, mają też specyficzną fakturę. Aby uzyskać model nadający się do skanowania 3D, konieczne jest zwykle pokrycie powierzchni warstwą utwardzającą (szpachla, żywica, lakier), która ustabilizuje strukturę i ujednolici odczyt.

Drewno jako materiał na prototypy rzeźbiarskie jest wymagające, lecz stabilne wymiarowo. Kierunek włókien, naturalne usłojenie i różnice twardości mogą być trudne dla skanera, zwłaszcza przy błyszczących lakierach. Przy rzeźbach drewnianych ważne jest odpowiednie oświetlenie i ewentualne zmatowienie powierzchni przed digitalizacją.

Jeśli materiał podstawowy jest stabilny, niepylący i ma czytelną fakturę bez nadmiernego połysku, skanowanie 3D będzie technicznym etapem, a nie walką o każdy fragment siatki. Jeżeli model sypie się, łamie lub błyszczy, każdy kolejny krok digitalizacji dodaje losowości.

Narzędzia ręczne i mechaniczne a czytelność śladu dla skanera

Dłuta, szpachle, rifflery i frezy pozostawiają ślady, które są kluczowe dla charakteru rzeźby, ale nie wszystkie te ślady są równie dobrze „widziane” przez skanery 3D. Skaner rejestruje geometrię, a nie intencję twórcy; drobne różnice w fakturze i kierunkowym rysunku narzędzia mogą zaniknąć lub zostać zniekształcone.

Najczęściej występujące zjawiska:

• Ślady o bardzo małej głębokości (delikatne muśnięcia szpachlą) mogą zniknąć przy zbyt niskiej rozdzielczości skanu.
• Ostre, wąskie podcięcia po dłucie bywają trudno dostępne dla wiązki skanera, szczególnie przy ograniczonym kącie widzenia.
• Ślady narzędzi obrotowych (frezów) tworzą regularne rowki; przy niewłaściwym oświetleniu mogą dawać refleksy powodujące artefakty w chmurze punktów.
• Faktury silnie kierunkowe potrafią „zgubić” się podczas siatkowania skanu, jeśli algorytm wygładzający jest ustawiony zbyt agresywnie.

Dobrym nawykiem jest dzielenie pracy narzędziami na strefy: ważniejsze fragmenty (twarze, dłonie, detale) prowadzić narzędziami, których ślad jest wyraźniejszy w skali kilku dziesiątych milimetra, a powierzchnie mniej istotne potraktować narzędziami dającymi miękkie przejścia. Ułatwia to później kontrolę, co ma zostać przeniesione do modelu cyfrowego, a co spokojnie może zostać wygładzone.

Jeżeli ślad narzędzia w skali mikro jest kluczowy dla odbioru, minimalna rozdzielczość planowanego skanu musi być z nim skorelowana. Jeśli rozdzielczość i planowany rodzaj skanera nie pozwala na taki poziom detalu, lepiej świadomie zostawić część faktur do wykonania już na wydrukach 3D, a nie próbować ratować niemożliwej do przeniesienia faktury.

Stabilność modeli tradycyjnych do skanowania

Model przeznaczony do skanowania powinien zachowywać się jak stabilny „master technologiczny”, a nie jak szkic roboczy. Oznacza to kontrolę nie tylko nad formą, lecz także nad nośną konstrukcją, łączeniami i punktami podparcia.

Podstawowe kryteria stabilności przed digitalizacją:

• Sztywna armatura – druty, pręty czy rdzenie muszą utrzymywać geometrię modelu w praktycznie niezmiennej pozycji podczas całego procesu skanu. Każde „pływanie” formy (ugina się ręka, opada głowa) skutkuje niespójnością chmury punktów.
• Ograniczenie elementów cienkich i wysuniętych – palce, antenki, delikatne fałdy materiału wykonane z miękkiej gliny lub pianki łatwo się deformują przy najmniejszym dotyku; jeśli nie da się ich usztywnić, lepiej zaplanować je jako osobne elementy do doprojektowania w 3D.
• Kontrola wilgotności i temperatury – zbyt suche pomieszczenie przyspiesza wysychanie gliny, co zmienia geometrię między kolejnymi przejściami skanera; zbyt wysoka temperatura potrafi zmiękczyć plastelinę i doprowadzić do „osiadania” bryły.
• Stabilne podłoże i uchwyty – model musi być zamocowany w sposób umożliwiający powtarzalne obracanie (stół obrotowy, mocna podstawa), bez przenoszenia wstrząsów na pierwotną strukturę.

Dobrym punktem kontrolnym przed skanowaniem jest mechaniczne „próbowanie” modelu: delikatne poruszanie newralgicznymi częściami (np. kończynami, cienkimi elementami) i obserwacja, czy wracają w to samo miejsce. Jeśli model reaguje jak gąbka – odkształca się i nie wraca idealnie – trzeba go najpierw ustabilizować, a dopiero potem myśleć o digitalizacji.

Jeżeli model jest sztywny, nie zmienia geometrii w czasie kilku godzin i dobrze znosi delikatne przemieszczanie, skanowanie będzie procesem technicznym. Jeśli przy każdym dotknięciu forma „płynie”, nawet najlepszy skaner zamieni się w narzędzie do rejestrowania błędów, a nie rzeźby.

Modułowość i celowe cięcia technologiczne

Przy większych rzeźbach model przeznaczony do skanu rzadko powinien być jednoczęściowy. Modułowość nie jest fanaberią, tylko wymogiem technologicznym: ogranicza zniekształcenia, usprawnia transport i daje możliwość kontroli jakości na mniejszych fragmentach.

Kluczowe decyzje dotyczą:

• Linii podziału – cięcia powinny przebiegać po naturalnych granicach formy (krawędzie odzieży, linie zgięć, przejścia mas) tak, aby łączenia były czytelne dla odbiorcy, ale łatwe do zamaskowania na wydruku lub w odlewie.
• Geometrii zamków – proste powierzchnie płaskie są wygodne do skanowania, ale przy montażu mogą być mało precyzyjne. Drobne wręby, piny czy gniazda można zaplanować już na etapie tradycyjnego modelu lub zarezerwować na segment cyfrowy.
• Rozmiaru segmentów – zbyt duży kawałek będzie trudny w obsłudze i podatny na skręcanie; zbyt mały wprowadza nadmierną liczbę łączeń, co w druku 3D generuje dodatkową robotę przy montażu i szpachlowaniu.

Praktycznym sprawdzianem jest pytanie: czy dany segment mogę wygodnie chwycić jedną ręką i obrócić o 360°, nie ryzykując uszkodzenia? Jeśli nie – blok jest za duży lub źle ukształtowany. Jeśli każdy element da się bezpiecznie przenosić, szansa na bezproblemowe skanowanie i późniejszy montaż rośnie.

Jeżeli linie podziału są logiczne, powiązane z anatomią formy i uwzględniają ograniczenia drukarki, model będzie zachowywał spójność od gliny do plastiku. Jeśli cięcia są przypadkowe, wymuszone jedynie gabarytem, pojawi się kaskada problemów: od kłopotów ze skanem po widoczne blizny na gotowej rzeźbie.

Minimalny poziom wykończenia powierzchni przed skanem

Model tradycyjny nie musi być idealnie gładki, zanim trafi do skanera, ale musi osiągnąć określone minimum. Granica między „wystarczająco dopracowany” a „zaśmiecony roboczymi poprawkami” jest krytyczna.

Punkty kontrolne przed skanem:

• Brak świeżych, miękkich nawarstwień – miejscowe „doklejenia” gliny czy plasteliny wykonane tuż przed skanem są najczęstszym źródłem różnic między fragmentami chmury punktów. Taki materiał łatwo się rozmazuje i zmienia geometrię przy drobnych ruchach.
• Ujednolicony charakter faktury – jeśli 70% modelu ma fakturę średnio gładką, a pozostałe 30% jest mocno „poszarpane” szkicem narzędzia, algorytmy wygładzające będą miały problem z ciągłością powierzchni.
• Domknięte krawędzie – ostre, poszarpane brzegi (np. przy szwach od form, nieukończonych przejściach między płaszczyznami) generują artefakty w meshu i wymuszają żmudne retusze cyfrowe.

Dobrym testem jest obiektywne spojrzenie na model pod ostrym bocznym światłem: jeśli na więcej niż kilku procentach powierzchni widać przypadkowe dziury, „rozgrzebaną” masę lub niestabilne fałdy, etap cyfrowy jest po prostu za wcześnie. Jeżeli bryła jest czytelna, a ślady narzędzia świadome i konsekwentne, można przejść dalej.

Gdy tradycyjny model osiąga czytelne minimum jakości powierzchni, cyfrowy etap służy doprecyzowaniu geometrii. Jeśli próbuje się skanować „brudny szkic”, komputer staje się urządzeniem do utrwalania błędów, a nie ich korygowania.

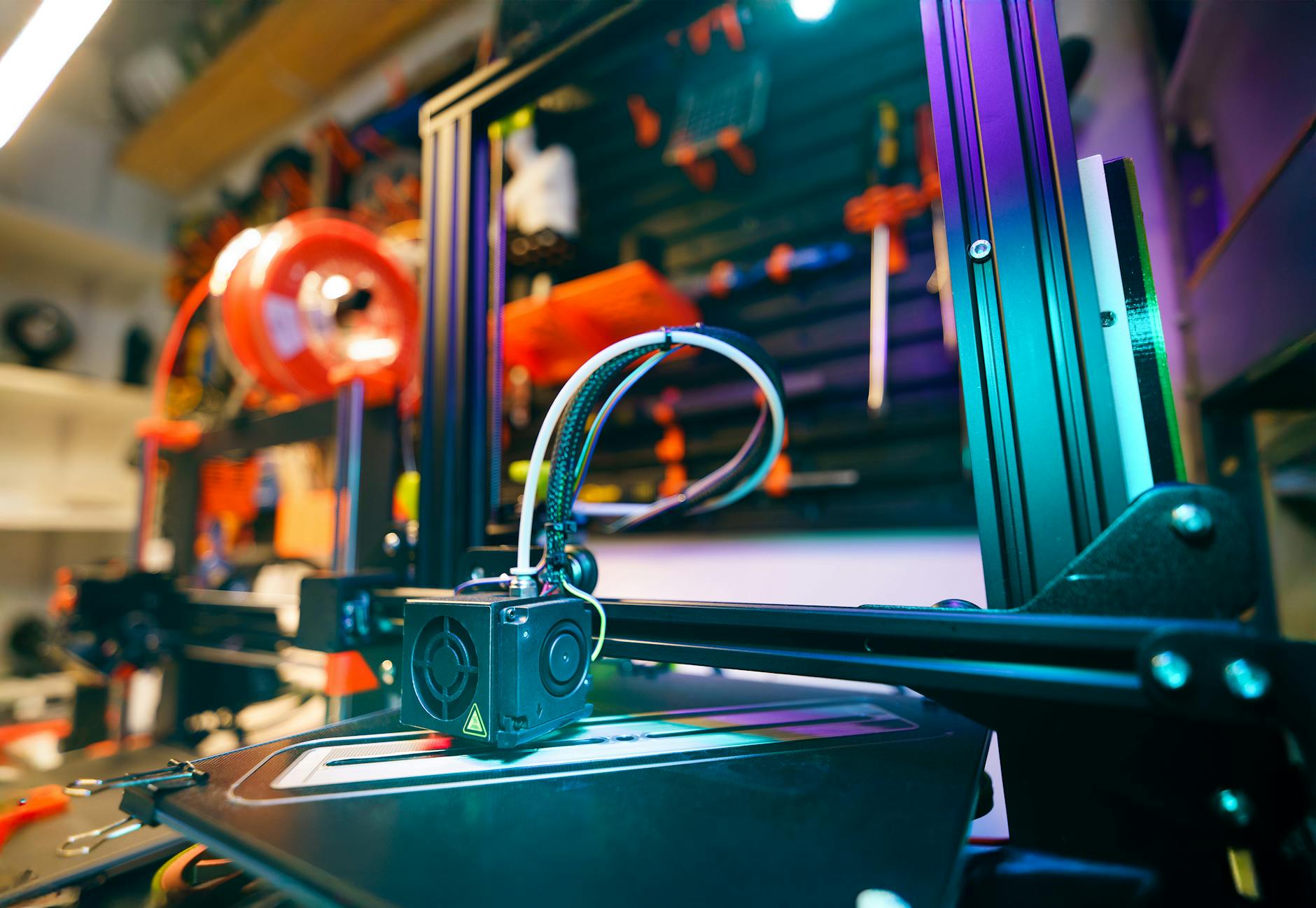

Podstawy druku 3D ważne dla rzeźbiarza

Dobór technologii druku do typu rzeźby

Nie istnieje jedna „najlepsza” technologia druku 3D dla rzeźbiarza. Każda ma inny profil mocnych i słabych stron, które trzeba zestawić z celem prototypu.

Przydatne kryteria doboru:

• FDM / FFF (druk z filamentu) – dobra opcja na szybkie, tanie modele robocze, duże gabaryty oraz fragmenty, które i tak będą mocno szlifowane lub pokrywane grubą powłoką (np. forma do dalszego laminowania). Sygnał ostrzegawczy: oczekiwanie ultra-gładkiej powierzchni i bardzo drobnych detali bez intensywnej obróbki po wydruku.
• SLA / DLP (druk z żywicy) – wysoka rozdzielczość, świetne odwzorowanie detalu i ostre krawędzie. Idealne dla małych rzeźb, biżuterii, precyzyjnych fragmentów anatonicznych. Punkt kontrolny: kruchość wydruków i wymagania dotyczące bezpieczeństwa (chemia, utwardzanie UV) w pracowni.
• SLS / MJF (spiek proszkowy) – modele bez podpór, dobra wytrzymałość mechaniczna, możliwość druku skomplikowanych geometrii i elementów ruchomych. Sprawdza się przy złożonych prototypach użytkowych. Sygnał ostrzegawczy: chropowata, „piaskowa” powierzchnia wymagająca obróbki, gdy zależy na rzeźbiarskiej gładkości.

Logiczna zasada jest prosta: im ważniejszy jest detal i miękkie przejścia formy, tym bardziej przesuwamy się w stronę technologii żywicznych. Im ważniejsze są gabaryty, wytrzymałość i koszt jednostkowy, tym częściej FDM lub SLS będzie rozsądnym wyborem.

Jeżeli rzeźba ma służyć jako „master” do odlewu w wysokiej jakości materiale, wybór technologii powinien być skorelowany z wymogami formierni (np. brak porowatości, minimalne linie podpór). Jeśli to jedynie makieta robocza do sprawdzenia proporcji w przestrzeni, przesadne inwestowanie w wysoką rozdzielczość jest marnowaniem budżetu.

Rozdzielczość druku a natura detalu rzeźbiarskiego

Rzeźbiarz, który zna minimalny poziom szczegółowości własnego „śladu ręki”, łatwiej podejmuje decyzje o warstwie i skali wydruku. Rozdzielczość druku powinna być odpowiedzią na to, co ma zostać przeniesione z modelu, a nie ślepym maksymalizowaniem ustawień.

Istotne parametry:

• Wysokość warstwy – w FDM 0,1–0,2 mm to standard produkcyjny. Jeżeli faktura dłuta czy szpachli ma amplitudę rzędu kilku dziesiątych milimetra, niższe warstwy mają sens. Jeśli formę i tak planuje się ręcznie przeszlifować, drukowanie na ekstremalnie cienkiej warstwie jest stratą czasu.
• Rozdzielczość XY – kluczowa w drukarkach żywicznych (rozmiar piksela projektora lub plamki lasera). Drobne detale jak zmarszczki, włosy czy ornamenty są wiarygodne dopiero wtedy, gdy ich rozmiar istotnie przekracza ten limit.
• Skala modelu – detail, który w oryginalnym modelu ma 0,3 mm, po powiększeniu x3 staje się już elementem 0,9 mm i może być odwzorowany nawet w FDM. Przy pomniejszaniu w drugą stronę detale znikają, niezależnie od ustawień drukarki.

Dobrym punktem odniesienia jest świadome „obcięcie” detalu: większość rzeźb zyskuje na czytelności, gdy zbyt drobne faktury zostaną zredukowane lub wykonane ręcznie w odpowiedniej skali na wydruku. Jeżeli detal zaczyna „migotać” i przestaje być czytelny z typowej odległości oglądu, nie ma sensu wymuszać jego druku – lepiej przejąć tę pracę z powrotem do dłuta.

Gdy rozdzielczość druku jest dopasowana do charakteru formy i skali oglądu, wydruk staje się wiarygodną bazą pod dalszą pracę ręczną. Jeśli wszystkie ustawienia są ustawione „na maksimum” bez refleksji, czas druku rośnie, a zysk jakościowy bywa symboliczny.

Orientacja w przestrzeni roboczej i podpory

Sposób ułożenia modelu na stole roboczym ma większy wpływ na jakość rzeźby niż sama marka drukarki. Orientacja decyduje o widoczności warstw, rozmieszczeniu podpór i sile ewentualnych zniekształceń.

Przy planowaniu warto sprawdzić kilka aspektów:

• Strefy krytyczne wizualnie – twarze, dłonie, gładkie płaszczyzny szat lub ciała należy ustawiać tak, aby uniknąć agresywnych podpór bezpośrednio na nich. Lepiej przenieść podpory na fragmenty później zakryte, przyciemnione lub łatwiejsze do szpachlowania.
• Kierunek rysunku warstwy – ułożenie postaci pionowo vs. poziomo zmienia kierunek „schodków” warstwy. Przy rzeźbach figuratywnych często opłaca się ustawiać model tak, by warstwy przebiegały wzdłuż naturalnych kierunków mięśni i fałd, a nie przecinały je pod ostrym kątem.
• Minimalizacja przewieszeń – ręce wyciągnięte poziomo, długie miecze, cienkie ogony – wszystko to generuje agresywne podpory. Czasami rozsądniej jest wydrukować te elementy osobno, w innej orientacji, niż walczyć z lasem podporowym.

Przykład z praktyki: przy druku popiersia w technologii żywicznej twarz jest często lekko pochylona, a model ustawiony tak, by czoło i nos były maksymalnie samonośne, zaś podpory lądowały pod podstawą szyi i na tyle głowy. Pozornie jest to minimalna zmiana, ale radykalnie skraca czas retuszu i ogranicza ryzyko powstawania artefaktów na kluczowych rysach.

Jeśli orientacja i podpory są zaplanowane z uwzględnieniem sposobu patrzenia na gotową rzeźbę, większość śladów technologicznych można ukryć lub szybko usunąć. Jeśli model jest po prostu „wrzucony” na stół roboczy w domyślnej pozycji, retusz po wydruku bywa dłuższy niż cały czas samego druku.

Skurcz, deformacje i tolerancje montażowe

Każda technologia druku 3D ma własny profil skurczu i potencjalnych deformacji. Przy prototypach rzeźbiarskich ujawnia się to szczególnie boleśnie w strefach łączeń oraz przy próbach dopasowania do elementów metalowych, drewnianych czy odlewów.

Kluczowe zagadnienia:

• Skurcz materiału – żywice, nylon, niektóre filamenty techniczne potrafią po wydruku i utwardzeniu zmienić wymiary o kilka dziesiątych milimetra. Przy małych fragmentach jest to niezauważalne, przy dużych płaszczyznach i długich pinach staje się realnym problemem.
• Zginanie i „bananowanie” – cienkie, długie elementy drukowane w FDM lub jako puste w środku mogą po schłodzeniu odkształcać się w jedną stronę. W rzeźbie oznacza to niekontrolowane skrzywienie miecza, krawędzi płaszcza czy podstawy.
• Tolerancje montażowe – otwory pod pręty zbrojeniowe, gniazda do skręcania, zamki między segmentami muszą mieć dodatkowy luz. Próba druku „na wymiar katalogowy” kończy się koniecznością brutalnego dopasowania, które niszczy detal.

Analiza funkcjonalna prototypu przed drukiem

Zanim model trafi do slicera, trzeba jasno określić, jaką funkcję ma spełniać prototyp. Od tego zależy, gdzie akcent kładzie się na detal, a gdzie na wytrzymałość i sposób montażu. Hybrydowe podejście ma sens tylko wtedy, gdy rola każdego etapu (ręcznego i cyfrowego) jest powiązana z konkretną funkcją obiektu.

Podstawowe pytania kontrolne:

• Prototyp wizualny czy użytkowy – czy obiekt będzie oglądany z bliska przez klienta/kuratora, czy ma głównie sprawdzić bryłę w przestrzeni lub sposób łączenia z konstrukcją? Przy prototypie wizualnym priorytetem jest powierzchnia i „czytelność” formy; przy użytkowym – tolerancje, mocowania, punkty styku z innymi materiałami.
• Stała ekspozycja czy etap pośredni – rzeźba będąca tylko modelem pośrednim (np. do powiększenia w pracowni odlewniczej) może mieć kompromisy powierzchniowe tam, gdzie i tak zostanie przeskalowana i opracowana na nowo. Jeśli prototyp ma stać w galerii, standard wykończenia musi być znacznie wyższy.
• Zakładana ingerencja po wydruku – ile czasu realnie można poświęcić na szlifowanie, szpachlowanie i rzeźbienie ręczne? Jeżeli budżet czasowy jest minimalny, lepiej wcześniej zaakceptować pewne uproszczenia formy niż liczyć na „cudowną” obróbkę po druku.

Jeżeli prototyp ma głównie charakter decyzyjny (klient ma wybrać wariant kompozycji), nacisk przenosi się na szybkość i czytelność bryły. Gdy ma być równocześnie obiektem ekspozycyjnym, lista wymagań rośnie i automatycznie zaostrza kryteria dla projektu 3D i druku.

Strategie dzielenia modelu na segmenty

Duże lub skomplikowane rzeźby wymagają podziału na fragmenty. To krytyczny moment, w którym łatwo podważyć spójność formy albo wygenerować problemy montażowe i deformacje. Decyzja o linii podziału nie może być przypadkowa ani podyktowana wyłącznie wymiarami stołu roboczego.

Podstawowe strategie dzielenia:

• Podział po naturalnych granicach formy – szwy ukryte w fałdach tkaniny, linii zbroi, pod podstawką, w cięciu architektonicznym. Sygnał ostrzegawczy: cięcie „na wprost” przez kluczową partię anatomiczną tylko dlatego, że tak wygodnie mieści się w drukarce.
• Segmenty techniczne – podstawy, rdzenie konstrukcyjne, wewnętrzne adaptery do konstrukcji stalowej lub drewnianej. Te elementy można projektować bardziej „inżyniersko”, zostawiając rzeźbiarską swobodę tam, gdzie obiekt jest oglądany.
• Moduły wymienne – dłonie, głowy, detale symboliczne, które mogą występować w kilku wariantach. Podział w tych miejscach musi zawierać precyzyjny system pozycjonowania (piny, zamki) z zapasem tolerancji na szpachlę i klej.

Przy planowaniu podziału pomocne jest zrobienie prostego audytu: które linie na obiekcie są naturalnymi „cięciami kompozycyjnymi”, a które są czysto technicznym kompromisem. Jeśli więcej niż połowa szwów jest dyktowana wyłącznie gabarytem stołu, ryzyko widocznych podziałów i zniekształceń rośnie wykładniczo.

Projektowanie zamków i łączeń pod ręczną korektę

Łączenia między segmentami rzeźby nie mogą być projektowane jak elementy maszynowe. Muszą uwzględniać szpachlę, klej, możliwość lekkiego przegięcia i późniejszego wyrównania. Zbyt „precyzyjne” zamki stają się bezużyteczne w zderzeniu ze skurczem materiału i ręczną obróbką.

Elementy wymagające decyzji:

• Rodzaj pozycjonowania – stożkowe piny, płaskie języki, wpusty na pręty stalowe. Modele z pióro-wpustem sprawdzają się przy mniejszych elementach; przy dużych lepiej działa prosta rura/pręt plus szpachla. Punkt kontrolny: czy po zagruntowaniu i nałożeniu farby element nadal da się rozłączyć lub skorygować?
• Luz montażowy – standardowe 0,1–0,2 mm na stronę to często za mało dla druków wielkogabarytowych. W praktyce przy rzeźbach o dużej skali bezpieczniejszy jest „przesadzony” luz, kompensowany później szpachlą i żywicą epoksydową.
• Strefa do „zatracenia” szwu – miejsce, w którym zamierza się wyprowadzić szew papierem ściernym i rzeźbą ręczną. Dobrze, gdy zamek nie leży dokładnie w najdelikatniejszym przejściu formy, lecz nieco obok, w strefie, gdzie można bezpiecznie nadbudować materiał.

Jeżeli zamek jest zaprojektowany z marginesem pod ręczną ingerencję, montaż staje się etapem twórczym, a nie walką z niedokładnością druku. Gdy wszystko jest przewidziane „na styk”, każda odchyłka materiału przeradza się w nerwowe szlifowanie i ryzykowne podgrzewanie elementów.

Dobór materiału do późniejszej obróbki rzeźbiarskiej

Materiał wydruku decyduje o tym, jakich narzędzi można realnie użyć później i ile pracy „rzeźbiarskiej” da się jeszcze w niego włożyć. Twarda, krucha żywica z wysoką zawartością wypełniaczy zachowuje się zupełnie inaczej niż miękki PLA czy nylon spiekany.

Przy doborze materiału warto sprawdzić kilka kryteriów:

• Reakcja na dłuto i frez – czy materiał się strzępi, topi, czy tworzy czysty wiór? Jeśli cięcie ręczne generuje poszarpane krawędzie, rzeźbienie po wydruku staje się mało efektywne.
• Przyczepność szpachli i podkładów – niektóre tworzywa (np. nylon SLS) wymagają agresywnego matowienia i dedykowanych primerów. Sygnał ostrzegawczy: łuszczące się powłoki po lekkim zarysowaniu.
• Odporność na nagrzewanie – przy intensywnym szlifowaniu i frezowaniu FDM z PLA potrafi częściowo się topić i „mazać”. Przy długich korektach lepiej sprawdzają się filamenty o wyższej temperaturze mięknięcia (np. PETG, ASA) lub niektóre żywice inżynieryjne.

Jeśli kluczowym etapem ma być agresywna, ręczna korekta powierzchni, lepiej zaakceptować nieco gorszą rozdzielczość na rzecz materiału reagującego przewidywalnie na narzędzia. Gdy zakłada się minimalną ingerencję po druku, bardziej opłaca się sięgnąć po twardszy materiał o wyższym poziomie detalu.

Planowanie hybrydowego workflow: od szkicu do prototypu

Etap 1: szkic koncepcyjny i ograniczenia techniczne

Pierwsze szkice – czy to na papierze, czy w plastelinie – powinny powstawać równolegle ze szkicem technicznym: docelową skalą, zakresem druku 3D i ewentualnym powiększeniem w kolejnym etapie. Oderwanie fazy koncepcyjnej od ograniczeń technologicznych kończy się później brutalnym „przycinaniem” wizji pod możliwości maszyn.

Dobrą praktyką jest wprowadzenie wczesnej listy ograniczeń:

• Maksymalne gabaryty wydruku – nie tylko w osi X/Y, ale też wysokości roboczej, z marginesem na podpory. To tworzy ramę dla planowania kompozycji i linii podziału.
• Docelowe medium końcowe – czy prototyp będzie powiększany, odlewany, laminowany, czy pozostanie w skali druku. To determinuje, ile detalu ma sens już teraz, a co lepiej wykonać później w większej skali.
• Budżet czasowy na iteracje – ile realnie można wykonać cykli: rzeźba → skan → korekta 3D → druk → retusz. Jeżeli tylko jeden lub dwa, szkic musi być dużo bardziej świadomy i dopracowany, zanim trafi w świat cyfrowy.

Jeżeli w fazie szkicu powstanie choćby prosty „brief technologiczny”, późniejsze przejścia między etapami są płynne. Gdy technologia jest dokładana dopiero po fakcie, większość energii zużywa się na gaszenie problemów, a nie na rozwój formy.

Etap 2: modelowanie tradycyjne jako matryca decyzji

Tradycyjny model – z gliny, plasteliny, gipsu – powinien być traktowany jak matryca decyzji o bryle, rytmie i głównych akcentach, nie zaś jak niedbały szkic do „poprawienia komputerem”. To tutaj ustala się hierarchię detalu, czytelność sylwetki i główne strefy skupienia uwagi.

Dobrym punktem kontrolnym na tym etapie jest lista pytań:

• Czy z każdej kluczowej strony (front, półprofil, tył) bryła jest zrozumiała bez światła teatralnego? Jeśli potrzebne są ekstremalne kontrasty, by „odczytać” formę, to znak, że model jest za bardzo oparty na przypadku, a nie na konstrukcji.
• Gdzie świadomie rezygnuję z detalu? Nadmiar „drapania” gliny w każdym miejscu sygnalizuje brak decyzji, co jest pierwszoplanowe. Druk 3D tylko utrwali ten chaos.
• Jakie elementy muszą pozostać ręcznie kształtowane w dużej skali? Niektóre miękkie przejścia i „oddechy” formy lepiej wyglądają, gdy są wypracowane na docelowym gabarycie, a nie na małej maquette.

Jeśli po tym etapie można wskazać 2–3 główne osie kompozycyjne i strefy detalu, etap cyfrowy ma jasny punkt odniesienia. Jeśli model jest „przegadany” fakturą, skaner i drukarka jedynie pomnożą ten problem.

Etap 3: digitalizacja (skan lub modelowanie od podstaw)

Przejście do etapu cyfrowego może odbywać się dwoma drogami: poprzez skanowanie gotowej rzeźby lub modelowanie od podstaw w programie 3D, na bazie dokumentacji tradycyjnej. Wybór ścieżki zależy przede wszystkim od charakteru „śladu ręki”, który ma zostać zachowany.

Kryteria wyboru:

• Skan 3D – właściwy, gdy kluczowa jest faktura narzędzia, nieregularność powierzchni, miękkie przejścia, których nie sposób dokładnie odtworzyć cyfrowo bez ogromnego nakładu czasu. Sygnał ostrzegawczy: nadzieja, że skaner „wyrówna” krzywe krawędzie i błędy anatomiczne – on je tylko zarejestruje.
• Modelowanie cyfrowe od zera – lepsze przy formach silnie geometrycznych, stylizowanych, powtarzalnych, gdy priorytetem jest symetria, powtarzalne moduły, idealne promienie. Wtedy tradycyjny szkic może być jedynie odniesieniem, a nie źródłem geometrii.
• Model hybrydowy – często najbardziej sensowna opcja: skan bazy organicznej + cyfrowo dodane elementy konstrukcyjne (gniazda, zamki, struktury wewnętrzne, detale architektoniczne).

Jeśli najważniejszym celem jest przeniesienie subtelnego modelunku, przewagę ma skan. Gdy priorytetem staje się modułowość i powtarzalność, lepiej od razu przejąć kontrolę w środowisku CAD/3D.

Etap 4: cyfrowe przygotowanie do druku jako audyt formy

Etap cyfrowy to nie tylko „sprzątanie” mesha i dodawanie podpór. To również moment audytu: w dużym powiększeniu widać wszystkie nieciągłości formy, które znikają w małej skali plasteliny. Warto wykorzystać tę fazę jako narzędzie do krytycznej oceny proporcji.

Praktyczne kroki:

• Symulacja oświetlenia – obrót modelu w kilku ustawieniach światła bocznego i górnego ujawnia niekontrolowane wgłębienia, „łamiące się” załamania powierzchni i przypadkowe płaskie poletka. To dobry moment na lokalne wygładzenia lub świadome podbicie kontrastu.
• Sprawdzenie grubości ścian – narzędzia typu „thickness analysis” pomagają wychwycić zbyt cienkie miejsca. Sygnał ostrzegawczy: filigranowe elementy anatomiczne lub draperie cieńsze niż minimum zalecane dla technologii druku.
• Projektowanie wnętrza – decyzja, czy model ma być pełny, czy pusty, z żebrami wzmacniającymi lub rdzeniem pod przyszłe powiększenie. Przy masywnych rzeźbach puste wnętrze zmniejsza ciężar i naprężenia, ale wymaga planu serwisowego (otworów odpowietrzających, dostępu dla konstrukcji).

Jeżeli etap cyfrowy traktuje się jako audyt, a nie wyłącznie kosmetykę, druk 3D staje się powielaczem świadomych decyzji. Gdy komputer służy tylko do „łat” na problemach z gliny, wynik będzie równie przypadkowy jak materiał wejściowy.

Etap 5: druk 3D jako etap próbny, nie ostateczny

Prototyp z druku 3D często bywa błędnie traktowany jak finalne rozstrzygnięcie kształtu. Tymczasem znacznie zdrowsze jest traktowanie pierwszych wydruków jako makiet kontrolnych – do fizycznego spaceru wokół obiektu, sprawdzenia proporcji w realnej przestrzeni i interakcji ze światłem.

Kilka praktycznych zastosowań testowego druku:

Najczęściej zadawane pytania (FAQ)

Po co łączyć tradycyjne rzeźbienie z drukiem 3D przy prototypach?

Połączenie dłuta i druku 3D daje jednocześnie kontrolę nad charakterem formy oraz powtarzalność i skalowalność. Ręczne rzeźbienie pozwala wypracować gest, rytm brył i fakturę, natomiast druk 3D przejmuje etap seryjnego powielania i precyzyjnych korekt technicznych.

Jeśli głównym problemem jest ilość wersji, skalowanie lub konieczność seryjności, hybryda tradycja + 3D staje się rozwiązaniem podstawowym. Jeśli chodzi wyłącznie o pojedynczą, unikalną rzeźbę bez planów powtórzeń, rozbudowany etap cyfrowy jest zwykle zbędny.

Kiedy druk 3D w rzeźbie ma realny sens, a kiedy tylko komplikuje pracę?

Druk 3D ma sens przede wszystkim wtedy, gdy projekt wymaga: skalowania jednego modelu do kilku rozmiarów, przygotowania mastera do odlewów, serii powtarzalnych elementów dekoracyjnych lub testów ergonomii (uchwyty, główki, moduły dotykowe). W takich sytuacjach brak etapu cyfrowego jest czytelnym sygnałem, że czas i materiał będą marnowane na powtarzanie tych samych czynności.

Jeżeli rzeźba jest jednorazowa, ma być wykonana w jednym egzemplarzu i nie musi pasować do żadnych innych elementów, wprowadzanie skanowania i druku 3D często tylko wydłuża proces. Punkt kontrolny: jeśli nie masz jasnej odpowiedzi, po co potrzebujesz wersji cyfrowej (skala, powtórzenia, montaż), druk 3D najpewniej jest dodatkiem „na siłę”.

Jak powinien wyglądać prawidłowy workflow: ręczne rzeźbienie vs model 3D?

Minimalny, sensowny workflow hybrydowy wygląda zwykle tak: najpierw ręczne szukanie formy w glinie, plastelinie lub innym materiale, aż do uzyskania czytelnego gestu i charakteru. Potem skan 3D i cyfrowa korekta geometrii: symetria, podziały technologiczne, gniazda montażowe, przygotowanie do druku.

Na końcu następuje powrót do pracy ręcznej na wydruku 3D – doszlifowanie detalu, indywidualna tekstura, „ślady ręki”. Sygnałem ostrzegawczym jest sytuacja, w której etap tradycyjny jest symboliczny, a cały ciężar formy spoczywa na korektach cyfrowych; wtedy prototyp zaczyna przypominać projekt CAD z doczepioną fakturą.

Jakie materiały do tradycyjnego modelu najlepiej współpracują ze skanowaniem 3D?

Najbezpieczniejsze są materiały stabilne i matowe: plastelina rzeźbiarska, dobrze wysuszona glina, gips, styrodur czy miękkie drewno. Powierzchnia nie powinna się błyszczeć ani kruszyć pod dotykiem skanera. Glina daje dużą swobodę szukania formy, ale wymaga kontroli wilgotności – zbyt mokra daje refleksy, zbyt sucha pęka i deformuje kształt.

Punkt kontrolny przed skanowaniem: stabilność bryły (nic nie „pracuje”), brak świecących powierzchni, brak luźnych fragmentów, do których skaner „straci ślad”. Jeśli materiał wymusza ciągłe poprawki w trakcie skanu, lepiej przenieść formę do bardziej stabilnego nośnika (np. odlew gipsowy z gliny).

Jak uniknąć „martwych”, pozbawionych charakteru wydruków 3D?

Kluczowe jest to, aby etap tradycyjny służył realnemu szukaniu formy, a nie był tylko formalnością. Należy dopracować model ręczny do momentu, w którym charakter postaci czy obiektu jest czytelny bez cyfrowych „ratunków”. Druk 3D powinien wzmacniać istniejącą jakość, a nie maskować braki w rzeźbieniu.

Dobrym punktem kontrolnym jest pytanie: czy model przed skanem mógłby już stanąć w galerii jako sensowna makieta? Jeśli nie – cyfrowe poprawki najczęściej tylko „wygładzają” błędy, tworząc poprawny, ale jałowy efekt. Finalne dopracowanie faktury na wydruku ręką rzeźbiarza zwykle przywraca indywidualność powierzchni.

Jak planować skalowanie rzeźby przy użyciu skanera i druku 3D?

Najpierw należy ustalić model referencyjny – zwykle średnią skalę, np. 40 cm. Na tym etapie dopracowuje się formę ręcznie, następnie skanuje i dopiero w wersji cyfrowej tworzy warianty 20 cm, 40 cm, 120 cm. Przy mniejszych skalach trzeba świadomie pogrubić detale, uprościć niektóre przejścia, a przy większych – zadbać o konstrukcję, grubości ścian i podziały technologiczne.

Jeśli od razu rzeźbisz każdą skalę osobno, rośnie ryzyko różnic charakteru i błędów proporcji, a czas pracy rośnie lawinowo. Minimum sensownego planu to: jeden model bazowy, skan 3D, przemyślane skalowanie z korektami detalu dla każdej docelowej wysokości.

Jakie są najczęstsze błędy przy użyciu druku 3D w rzeźbiarstwie?

Najczęstsze błędy to: brak jasnego celu wydruku (nie wiadomo, czy to test proporcji, master do odlewu czy makieta), próby naprawiania słabego modelu tradycyjnego w komputerze, ignorowanie ograniczeń technologii druku (zbyt cienkie ściany, ekstremalne podcięcia) oraz podejście „wydrukujemy, a potem się zobaczy” bez planu obróbki i montażu.

Dobrym zestawem punktów kontrolnych jest: określony cel wydruku, minimum jakości modelu ręcznego przed skanem, sprawdzona grubość ścian i przewieszeń w programie do cięcia oraz plan, co dokładnie dzieje się z wydrukiem po wyjęciu z drukarki. Jeśli którykolwiek z tych punktów jest rozmyty, ryzyko nieudanych prototypów rośnie przy każdym kolejnym wydruku.

Co warto zapamiętać

• Łączenie rzeźby tradycyjnej z drukiem 3D ma sens głównie tam, gdzie kluczowe są powtarzalność, seryjność i szybkie warianty formy; w projektach unikatowych rozbudowany etap cyfrowy jest często przerostem formy nad treścią.
• Tradycyjne techniki służą przede wszystkim „szukaniu formy” – gestu, charakteru, faktury – a narzędzia cyfrowe odpowiadają za inżynierię: symetrię, podziały technologiczne, gniazda montażowe i skalowanie; jeśli te role się mieszają, pojawia się ryzyko suchych, pozbawionych charakteru prototypów.
• Hybrydowe prototypowanie znacząco skraca czas pracy przy powtórkach i iteracjach: raz przygotowany model cyfrowy można skalować, modyfikować i drukować w wielu wersjach bez ponownego rzeźbienia całej bryły – to minimum przy projektach wymagających kilku skal lub serii prób ergonomicznych.
• Druk 3D jest szczególnie zasadny przy prototypach pod odlewy, małoseryjnej produkcji elementów powtarzalnych oraz częściach wymiennych i montowalnych; w tych przypadkach brak etapu cyfrowego to czytelny sygnał ostrzegawczy, że proces będzie nieefektywny lub podatny na błędy dopasowania.
• Skanowanie i archiwizacja modeli analogowych tworzą „polisę bezpieczeństwa”: pozwalają odtworzyć rzeźbę po latach, przygotować nowe skale i warianty bez ponownego startu od gliny czy drewna, co jest krytyczne przy projektach muzealnych i komercyjnych seriach pamiątek.
